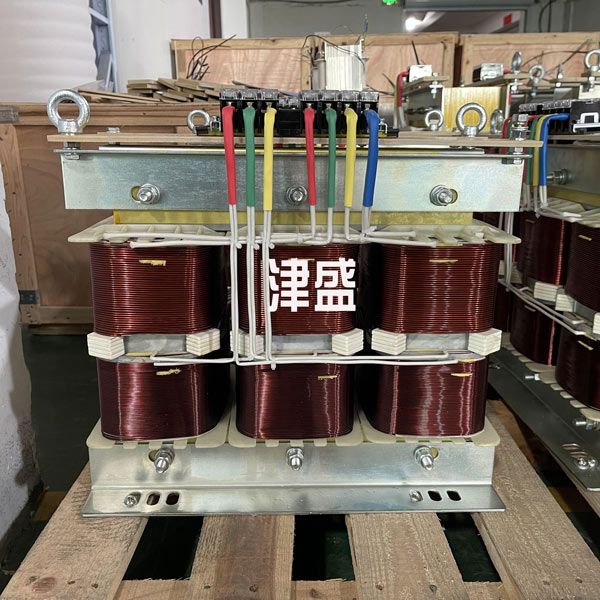

干式移相整流變壓器是一種專門為中高壓變頻器提供多相整流電源的裝置，采用延邊三角形移相原理，通過多個不同的移相角二次繞組，可以組成等效相數為12相18相24相等整流變壓器。變壓器的一次側直接入高壓電網，其二次側有多個三相繞組，它按延邊三角連接變壓器二次側的各低壓三相繞組同時表示各低樂三相繞組線電壓相對對應繞組的移相角。當每相由n個H橋單元串聯時，0=60°/n，實現了輸入的多重化，形成6n脈波整流。這樣，如果各H橋單元功率平衡，電流幅值相同，理論上一次側輸入電流中不含有 6n1以下各次諧波，并可提高功率因數，一般不需再配備無功補償和諧波濾波裝置。最適宜用于防火要求高、負荷波動大的環境中，如海上石油平臺、火力發電廠、自來水廠、冶金化工、礦山建材等特殊的工作環境中。
在電網三相電壓的基礎上，為獲得均勻分布多脈波二次側電壓，即需要每相二次側電壓在120°內均勻分布展開。為此利用Yd11與Yd1兩種接線組別，達到相移相60°。再利用二次側延邊三角形移相得到需要的相位角。按照接線組別定義，順時針移相為(+),逆時針移相為(-)。例如:18個脈波的移相變壓器間隔為:360”/18-20°。其接線組別計移相角按順序分別為:Y,d11-20”:Yd11;Yd11+20
